[vSAN] vSAN Cluster의 vCenter 변경 프로세스에 관하여

안녕하세요?

최근 vCenter Server에 문제가 생겨, 교체하게 되어 기록해 두려고 합니다.

구축해 놓은 솔루션의 종류나 기능에 따라 다르겠지만, 저희 같은 경우에는 vSAN을 구성한 Cluster의 이동이 필요했고

마침 관련 KB(2151610)가 있어 참고하여 진행하였습니다.



* 마이그레이션시 중요하게 고려되야 할 사항은 다음과 같습니다.

- Steched cluster을 비활성화 하여야 합니다.

(vCenter을 이미 사용할 수 없는 상태라면 KB(77163)을 참고하여 진행합니다.)

- 기존 클러스터의 SPBM 정책 내용에 대한 정보를 파악해야 합니다.  (ESXi에서도 Commnad로 확인가능)

- KMS를 통한 Encryption을 사용 중이라면, 동일한 KMS이름으로 vCenter에 등록하는 절차가 필요합니다.



전반적인 절차는 다음과 같습니다.

1. Cluster의 상태 확인 및 vSAN의 SPBM 정책 내용 확인

2. 신규 vCenter에서 기존 vSAN Cluster에 적용되는 중복/압축 기능 및 확인된 SPBM과 동일한 정책을 생성합니다.

3. Cluster 구성원 간 vSAN Unicast 구성이 손실되지 않게 멤버 업데이트를 Disable 합니다.

4. ESXi를 신규 vCenter에 등록하는 작업을 진행합니다.

5. SPBM 동일한 내용의 신규 SPBM정책을 적용 합니다.



1. 기존에 생성/적용된 SPBM 정책내용을 확인하여, 신규 구성되는 vCenter에 동일한 속성으로 생성합니다.

# SPBM Name 파악
[root@ESXI:~] esxcli vsan debug object list | grep spbmProfileName | sort | uniq
      spbmProfileName: FULL_CLONE_DISK_eff5c1c8-c344-4b4f-bda2-d25691bf9fc1
      spbmProfileName: REPLICA_DISK_5b55dacb-8adf-480b-bc39-38b4888028ac
      spbmProfileName: VM_HOME_eff5c1c8-c344-4b4f-bda2-d25691bf9fc1
      spbmProfileName: vSAN Default Storage Policy

 # SPBM 세부정보 및 상세내용 파악
 [root@ESXI:~] esxcli vsan debug object list | less

 Object UUID: 8c2d5b64-2e43-9c00-be2a-bc97e1236170
   Version: 18
   Health: healthy
   Owner: SOL-ESXI01
   Size: .00 GB
   Used:.18 GB
   Used 4K Blocks: 06 GB
   Policy:
      stripeWidth: 1
      cacheReservation: 0
      proportionalCapacity: 0
      hostFailuresToTolerate: 1
      forceProvisioning: 0
      spbmProfileId: aa6d5a82-1c88-45da-85d3-3d74b91a5bad
      spbmProfileGenerationNumber: 0
      CSN: 19
      spbmProfileName: vSAN Default Storage Policy

      ..



2. 신규 등록전 vSAN Cluster의 상태 확인 및 호스트별로 멤버 업데이트를 Disable 합니다.

# 클러스터 상태확인
[root@SOL-ESXI:~] esxcli vsan cluster get
Cluster Information
   Enabled: true
   Current Local Time: 2023-05
   Local Node UUID: 64187f-726
   Local Node Type: NORMAL
   Local Node State: BACKUP
   Local Node Health State: HEALTHY
   Sub-Cluster Master UUID: 645
   Sub-Cluster Backup UUID: 64180ea6-c77f-72a0369fceaec6
   Sub-Cluster UUID: 52c6711a-77f3-8a8a4400394
   Sub-Cluster Membership Entry Revision: 7
   Sub-Cluster Member Count: 4
   Sub-Cluster Member UUIDs: 6450829a-af7f-7268-af84-a0369fceaec6, 633e6bfc-0936-2da8-b367-bc97e1236170, 63521d36-3ce0-7c9a-7574-bc97e1233c10
   Sub-Cluster Member HostNames:
   Sub-Cluster Membership UUID: 35ef5a64-f4
   Unicast Mode Enabled: true
   Maintenance Mode State: OFF
   Config Generation: 7aac63d0-82af-44dc-9 4 2023-05-11T00:39:26.789
   Mode: REGULAR
   vSAN ESA Enabled: false

# Unicast member 확인
[root@SOL-ESXI:~] esxcli vsan cluster unicastagent list
NodeUuid                              IsWitness  Supports Unicast  IP Address    Port  Iface Name  Cert Thumbprint                                                                                  SubClusterUuid
------------------------------------  ---------  ----------------  -----------  -----  ----------  -----------------------------------------------------------------------------------------------  --------------
6450829a-af9c-1d28-bdf7-bc97e12351b0          0              true  -----------  12321              51:04:F1:1C:3C:CE:0C:37:85:--------------:36:A4:0A:F7:25:3F:33:03:05:ED:D8:D5:2F:20:78:D0:D2:70  52c6711a-77f3-86d1-f249-85a8a4400394
633e6bfc-0936-2da8-b367-bc97e1236170          0              true  -----------  12321              4F:6A:50:B5:--------------:4B:B8:9F:79:1E:40:65:BC:C5:75:CC:70:A9:9C:E2:58:28:52:6E:C8:70:67:08  52c6711a-77f3-86d1-f249-85a8a4400394
63521d36-3ce0-7c9a-7574-bc97e1233c10          0              true  -----------  12321              DA:FC:B6:A3:CB:33:36:D7:53:89:8D:94:5E:A1:04:-----------------:33:92:63:CA:F4:59:AC:6C:94:60:B4  52c6711a-77f3-86d1-f249-85a8a4400394

# 멤버 업데이트 Disable (클러스터 내 모든 호스트에 적용)
[root@SOL-ESXI:~] esxcfg-advcfg -s 1 /VSAN/IgnoreClusterMemberListUpdates
Value of IgnoreClusterMemberListUpdates is 1

3. ESXi 호스트 한대만 신규 vCenter에 등록 후 Cluster에 적용합니다 이후, 2번 절차에서 확인했던 내용과 동일하게  vSAN Cluster의 상태와 Unicast 멤버를 확인합니다.

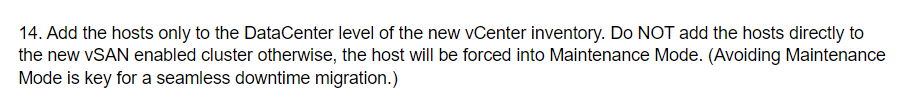

( vCenter에 추가시에는 Cluster에 다이렉트로 추가하지 말고 Datacenter를 통해 등록한 후 Cluster으로 이동하라는 가이드가 있으니, 참고해주세요!)

4. 3번의 절차를 Cluster 모든 멤버에게 동일하게 적용합니다.

5. 모든 멤버의 등록이 완료되었고, Cluster의 상태와 VM 객체의 상태가 모두 정상이라면, disable 해놓았던 멤버 업데이트를 다시 enable로 변경해줍니다.

[root@SOL-ESXI:~] esxcfg-advcfg -s 0 /VSAN/IgnoreClusterMemberListUpdates
Value of IgnoreClusterMemberListUpdates is 0

6. 하나의 VM에 신규 SPBM을 적용하여, 동기화 여부를 확인합니다.

(별도의 동기화 작업이 일어나면, 생성한 SPBM이 기존 SPBM과 다른 정책을 가지고 있는 것으로 확인하시고 진행하셔야 합니다.)

동기화 여부는 [클러스터] -> [모니터] -> [vSAN] -> [개체 다시 동기화]에서 확인가능합니다.

정책 별 준수여부도 다시한번 확인합니다.

7. 6번의 절차가 문제가 없는 것을 확인하였으면, 점진적으로 모든 VM에 적용하고 마무리합니다.



vCenter와 연관되면 신규로 마이그레이션 하는데 이래저래 막막할 때가 많았는데요,

vSAN은 프로세스가 잘 잡혀 있는 느낌이라 이래 저래 다행이라는 생각이 듭니다.😅

다른 케이스에 도움이 되셨으면 합니다.



감사합니다.
